Dynamo: Copiar parámetros en otros automáticamente.

En el post anterior decía que de forma inmediata Revit no te dejaba conseguir las áreas automáticamente cuando las modificabas. Ahora os explico como lo podéis hacer mediante un ejercicio sencillo en Dynamo:

• Demostración de que no cambia si lo modifico:

• Pongamos en juego a Dynamo:

• Comprobemos si cambia:

Perfecto, cambia automáticamente, y los conocimientos que tienes que tener en Dynamo son básico, por lo que ánimo, inténtalo por tu cuenta.

Te dejo el esquema por si lo quieres copiar.

¿Área o regiones?

En este post quiero poner en jake a las áreas de Revit. Esto ni mucho menos quiere decir que no la queramos utilizar o que no sean útiles, no voy por ahí.

Sin embargo estoy seguro que en algún momento, ya sea por tiempo, o por no tener ningún tipo de restricción por parte de Revit habéis querido obtener áreas mediante regiones.

Ya sea para hacer un tanteo, o para hacer un plano rápido de tipologías de suelos etc...

Bueno pues os dejo este post para que podáis elegir con mayor sabiduría dependiendo de lo que queréis conseguir.

Resumiendo, lo que voy a enseñar es: Como hacer regiones, compartir sus parámetros para poder etiquetarlos y que nos muestre lo que queramos, además os mostraré la posibilidades que nos aporta este método.

• Hacer los parámetros (compartidos), ver la foto para conseguirlos. Yo para este ejemplo voy a crear Área Link Region, Nombre, Numero.

• Creo las regiones y compruebo que me aparecen los parámetros antes creados.

Esos parámetros como habréis supuesto lo tendremos que rellenar nosotros, como si fueran los departamento de la áreas.

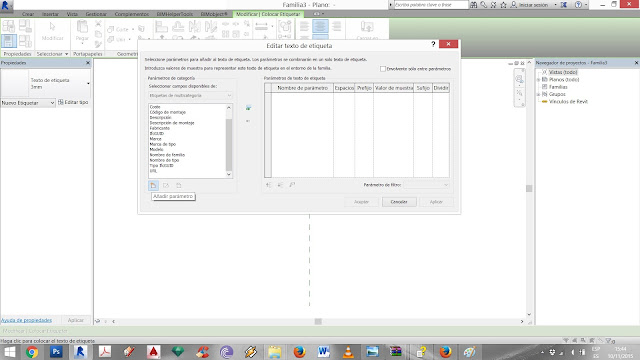

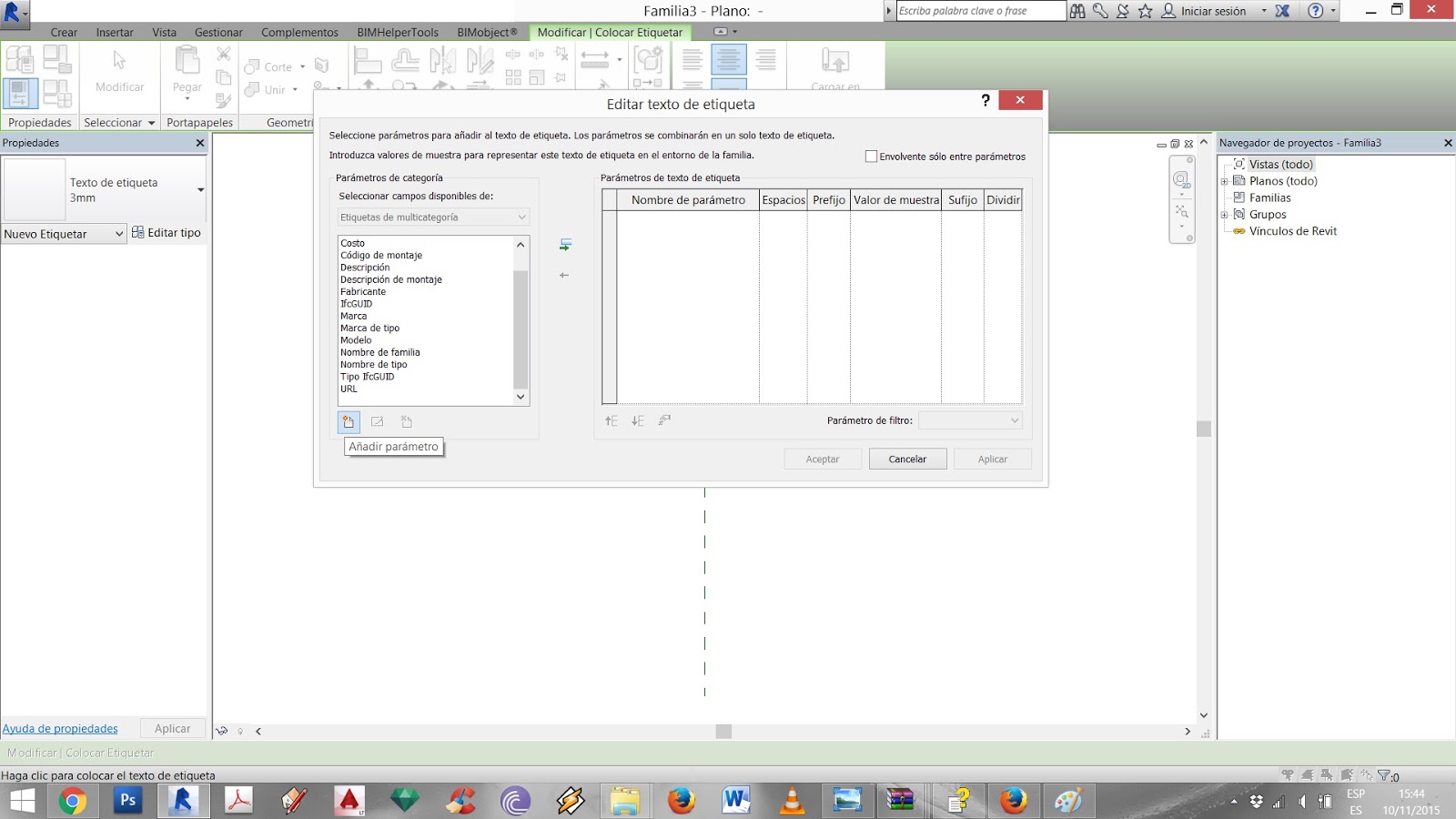

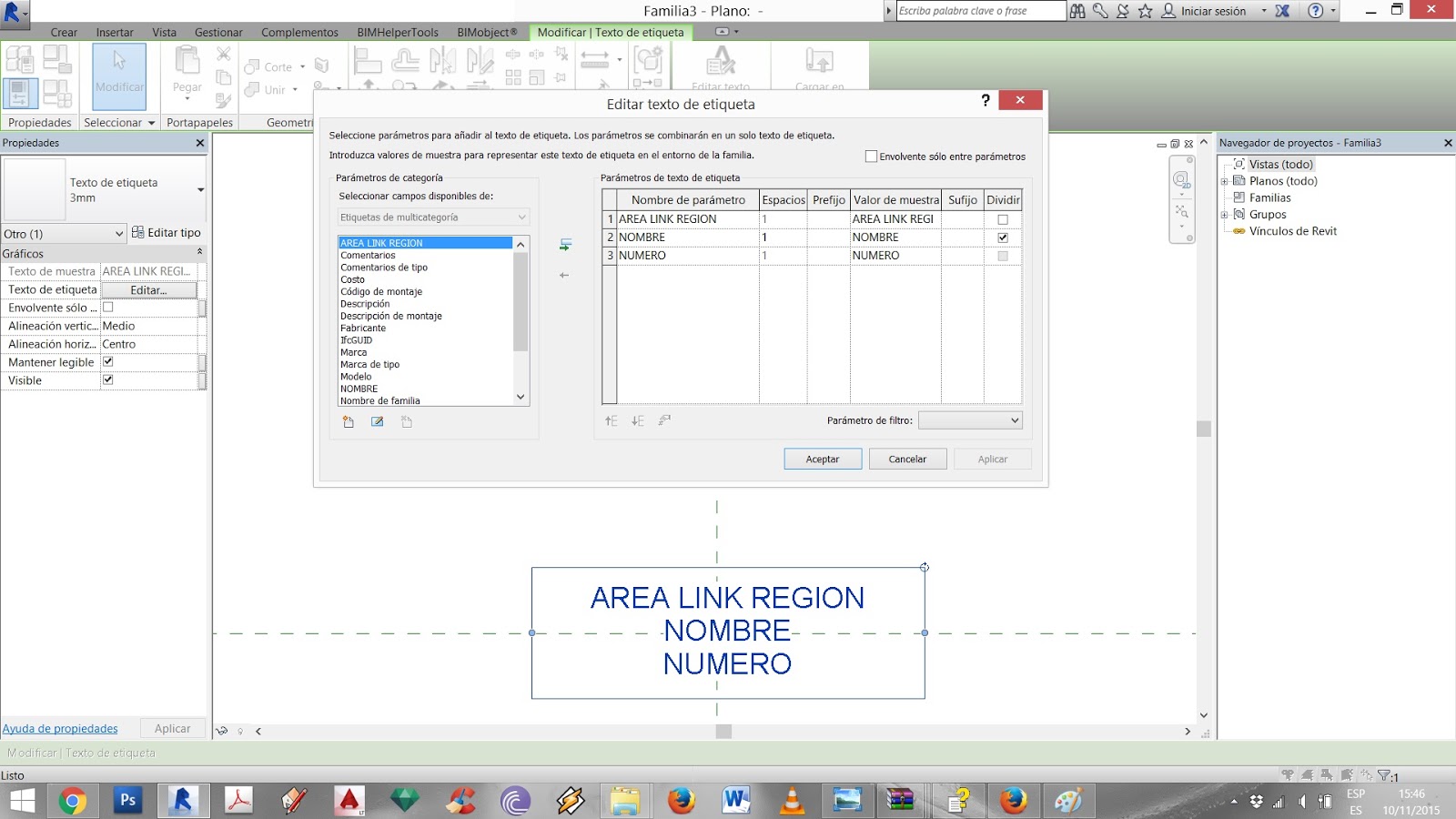

• Una vez hecho eso, tenemos que etiquetarlos para que nos aparezca, como si de áreas se tratase. Para ellos tenemos que crear una etiqueta multicategoría.

• Ahora es el momento de etiquetarlas.

Antes:

Después:

Otro punto interesante son las tablas, ¿Puedo conseguir la información en las tablas? La respuesta es Yes, of course. Esto es una ventaja muy positiva ya que:

• Podemos cambiar los valores a nuestro antojo de forma rápida.
• Podemos vincularlo con Excel cambiarlos en esa aplicación y luego devolverla a Revit (esto es eficaz si estamos hablando de muchos elementos).

Otra de las utilidades, es que podemos hacer filtros y cambiar su apariencia a nuestro antojo.

Eso son unos ejemplos, lo podremos cambiar a nuestro antojo.

Una vez finalizado este articulo, os deberíais estar preguntando ¿Si cambio las regiones, me cambia las áreas? Bueno, tengo que ser SINCERO, la respuesta es NO, pero es un "NO" entre comillas, ya que con un poco de conocimientos en otros software podemos hacerlo automático, la respuesta es hacer MACROS o utilizar DYNAMO, por lo que la respuesta at the end es SI, si lo podemos hacer automático.

¿Como poner sillas en estadios o auditorios?

Tengo que decir que para conseguir el objetivo de poner sillas no tiene mucha ciencia. Podemos conseguir nuestro objetivo de muchas diversas formas. Cito algunos métodos con los que podéis conseguir este objetivo.

1. Obviamente poner sillas una a una, y quizás dependiendo de la forma de la grada, podéis agruparla. Es la forma más lenta de hacerlo, pero al fin y al cabo sirve.
2. Mediante una silla basada en linea, en otro post expliqué como conseguirla para que os funcione. Dependiendo de la forma, y de lo que queráis conseguir os puede servir más o menos. Ya os aviso que no os va a funcionar apropiadamente en las curvas.
3. Mediante componentes adaptativos. Es una forma avanzada de Revit, no tiene más que poner una silla en un punto adaptativo, y este punto adaptativo situarlo en una linea con unas condiciones especificas para que se pueda repetir la familia. Siendo algo de nivel avanzado en Revit, ya os digo que si el graderío tiene dimensiones muy grandes el archivo de revit romperá, por lo que no os lo aconsejo. Sin embargo si es una cosa pequeña pues tiene muchas ventajas, ya que se podrá adaptar a cualquier forma, mostrando el número de sillas automáticamente.
4. Mediante barandilla, en mi opinión es la más perfecta para auditorios, cines o cualquier zona que necesite posa brazos, esto es debido a que te dejará controlar los posa brazos y la silla separadamente, y creanme es muy efectivo y rápido.
5. Mediante muros cortinas, esta en mi opinión es la más eficiente para estadios, ya que no carga mucho el archivo revit, y te da muchas posibilidades para adaptarlo a tu proyecto.

En este post voy a explicar el último pto, y veréis lo sencillo que es:

• Tenemos nuestro auditorio donde queremos poner nuestras sillas, como ejemplo pondré esto:

• Tenemos que crear la familia en Paneles muros de cortina:

Nota: Es fundamental que bloqueéis las dimensiones de la silla, sino se te deformará y las sillas no tendrás la dimensiones requeridas.

• Insertamos la familia en nuestro proyecto, y creamos nuestro muro cortina:

Nota: Recordar que antes de hacer todo esto tendréis que modelar correctamente tu silla o insertarla desde otra familia, it is up to you. Otra cosa importante son los espacios que ponéis entre silla y silla.

• Una vez creada la familia, pues pongalan y verá que rápido lo tenéis.

Como veis muy rápido, y también apreciareis que no carga mucho el archivo.

Ahora preguntas que tendréis que haceros:

Los estadios tienen zonas, como los agrupo? Diferentes formas, o llamando a las sillas por zona, o los muros por zonas, tendréis que ayudaros de los grid.

Tendré que saber cuantas sillas tengo ¿Como lo hago? Sencillos con las tablas de cuantificación.

Bueno y como controlo en donde se sitúan los muros, como lo hago? Tienes dos formas:

1. Poniendo niveles por cada escalón (cosa que no recomiendo).
2. Por desfase (es la que recomiendo), ya que puedes controlarlo en las tablas de cuantificación, y dentro de este mundo para hacer las cosas más rápidas pues puedes usar Dynamo..., pero vamos que no lo necesitas.

• Recuento de Sillas: 288

• Control de la altura:
